PRESENTATION DE L'ARTILLERIE

Nous avons considéré comme la plus fiable l'artillerie décrite dans les ouvrages édités par la société ANCRE et par Gérard Delacroix, qui ont bien voulu, après contrôle de nos pièces, nous donner l'autorisation de les fabriquer

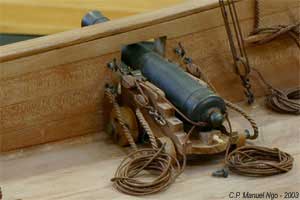

modèle réalisé par Jacques Mallière
le site de Pierre et Jacques MAILLIERE , avec de belles réalisations : cliquez ici


Elle se décompose en 2 parties distinctes :

les bouches à feu
les supports
LES BOUCHES A FEU

canons, pierriers, mortiers, espingoles et autres ne peuvent être sélectionnées que par 2 critères ; l’année et le calibre.

Les années les plus utilisées sont ; 1733, 1758, 1766, 1778 et 1786.

Un bateau lancé en 1765, comme la BELLE POULE, était donc armé avec des modèles de 1758. Mais, afin d’avoir des batteries performantes, la marine réarmait les navires avec les nouvelles pièces, c’est pourquoi la monographie de la BELLE POULE présente une artillerie de 1766.

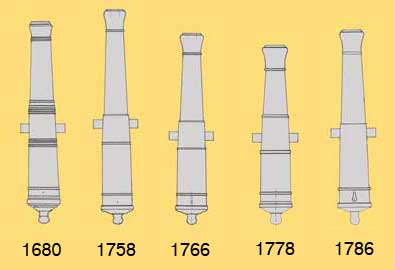

Ces canons sont tous du même calibre, à la même échelle, afin de bien illustrer les différences selon les périodes.

Les canons sont soit en métal, soit en résine, selon les modèles.

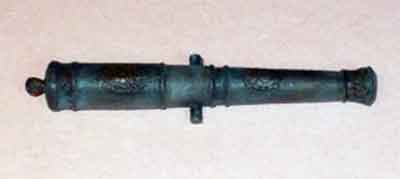

canon en métal

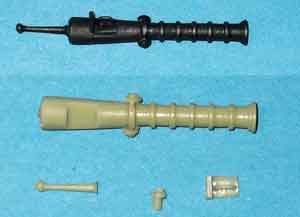

canon en résine

Les plans de jointures se poncent à la lime, en la faisant tourner autour du fut pour ne pas créer de méplats et au papier abrasif à l’eau très fin (N° 800) pour la finition.

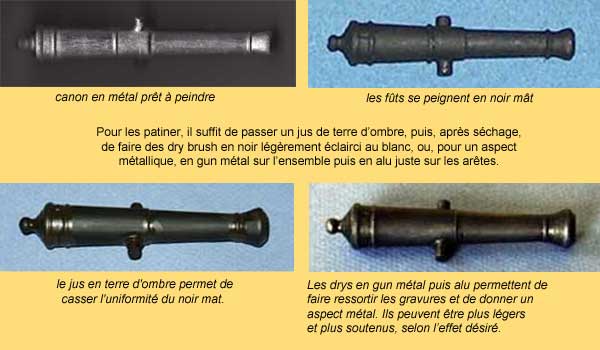

Les pièces en résine peuvent être peintes directement, après avoir poncé les plans de jointures.
Les pièces en métal doivent être débarrassées de la poudre démoulante. Ce ‘nettoyage’ s’effectue aisément avec de la paille de fer ou du papier abrasif à l’eau très fin, après avoir poncé les plans de jointures. Le perçage des fûts étant très léger à cause des contraintes de fabrication, il est aisé de les percer plus profondément, avec une perceuse manuelle ou, mieux, un porte-foret

canon

Les pièces d'artillerie ne sont plus vendues à l'unité,

sauf pour les modèles ne nécessitant qu'une pièce, comme la chaloupe

Les pièces en résine étant fabriquées à l'unité, prévoyez des délais

Seules les références en gras sont disponibles en métal

Nouvelles références :

Un canon, pour les non initiés (comme les mouleurs), c’est un canon.
Donc, logiquement et compte tenu du nombre sans cesse croissant des différentes références, tout le monde s’y perd.
Moi aussi, parfois…

J’ai donc mis en place un autre système de référencement, simple et pratique.

2 lettres pour le type d’artillerie ;

CF (canon de fer), CB (canon de bronze), AM (mortier), AP (pierrier), PB (pierrier de bronze), OB (obusier)…

2 chiffres pour l’échelle ; 72, 48, 36, 24…

4 chiffres pour l’année

1 ou 2 chiffres pour le calibre

Le CB 48-1680-36, par exemple, est un canon de bronze au 1/48ème, fabriqué en 1680 avec un calibre de 36£.

ARTILLERIE POUR LES MONOGRAPHIES ANCRE
LA BELLE POULE frégate de 12 de 1765
1/48°
artillerie de 1758
10 canons de fer de 6£ CF 4807 en métal
100€
26 canons de fer de 12£ CF 4809 en métal
OU
artillerie de 1766 ( monographie )
10 canons de fer de 6£ CF 4813 / 2 en métal
120 €
26 canons de fer de 12£ CF 4815 en métal

L’HERMIONE, LA CONCORDE autres frégates de 12 jusqu’en 1778
1/72°
artillerie de 1766
60 €
10 canons de fer de 6£ CF 7203 en métal
26 canons de fer de 12£ CF 7205 en métal

LE BONHOMME RICHARD vaisseau corsaire de 1779
1/48°
artillerie de 1758
140 €
12 canons de fer de 12£ CF 4809 en métal
6 canons de fer de 18£ CF 4810 en métal
artillerie de 1766
8 canons de fer de 8£ CF 4814 en métal
16 canons de fer de 12£ CF 4815 en métal

LE VAISSEAU DE 74 CANONS vaisseau de 1780
1/72°
artillerie de 1766
190 €
16 canons de fer de 8£ CF 7204 en métal
30 canons de fer de 18£ CF 7206 en métal
28 canons de fer de 36£ CF 7207 en métal

LA VENUS frégate de 18 de 1782
1/72°
artillerie de 1786
100 €
14 canons de fer de 8£ CF 7208 en métal
28 canons de fer de 18£ CF 7209 en métal
4 obusiers de 36£ AO 7201 en résine

TARIF DE L’ARTILLERIE POUR LES MONOGRAPHIES ANCRE
1/72°
Référence
Désignation
Résine
Métal
1758
CF 7201 canon de fer de 6£
2,40
/
CF 7202 canon de fer de 12£
2,40
/
1766
CF 7203 canon de fer de 6£
/
1,90
CF 7204 canon de fer de 8£
/
2,00
CF 7205 canon de fer de 12£
/
2,00
CF 7206 canon de fer de 18£
/
2,60
  CF 72 1766 24 canon de fer de 24 £
3.50
/
CF 7207 canon de fer de 36£
/
3,50
1786
CF 7208 canon de fer de 8£ long
/
2,20
CF 7209 canon de fer de 18£ (7206)
/
2,60
  AO 7201 obusier de 36£
1.00
/
Seules les références en gras sont disponibles en métal.

1/48°
Référence
Désignation
Résine
Métal
1674
CF 48-1674-18
18£ Spécial Ambitieux
4,20
1685
CF 48-1685-12
canon de fer de 12£
/
3,90
CF 48-1685-12L
canon de fer de 12€ L
/
4,20
1686
CF 48-1686-6
6£ du Périgord
3,50
3,5
1689
CF 48-1689-4
4 £ de Fabregues
3,00
3,00
CF 48-1689-6
6 £ de Fabregues
3,50
3,50
CF 48-1689-18
à venir
CF 48-1689-36
à venir
1733
CF 4805 canon de fer de 4£ (4812)
2,40
/
CF 4806 canon de fer de 8£
/
2,90
1758
CF 4807 canon de fer de 6£
/
2,60
CF 4808 canon de fer de 8£ (4806)
/
/
CF 4809 canon de fer de 12£
/
3,00
CF 4810 canon de fer de 18£
/
3,90
CF 4810 / 2 canon de fer de 24£
3,90
/
  CF 48-1758-36 canon de fer de 36£
5
/
1766
CF 4811 canon de fer de 2£
2,10
CF 4812 canon de fer de 3£
/
2,40
CF 4813 canon de fer de 4 £ (7206)
/
2,60
CF 4813 / 2 canon de fer de 6 £
/
2,60
CF 4814 canon de fer de 8£
/
3,40
CF 4815 canon de fer de 12£
/
3,90
1778
CF 4816 canon de fer de 6£
/
2,40
CF 4817 canon de fer de 8£ long
/
3,50
1786
CF 4824
ex 4818
canon de fer de 8£ long ex 4818
/
3,90
  CF 4825
canon de fer de 12£
3,90

  CF 4825
canon de fer de 18£
3,90
  CF 4826 canon de fer de 24£
4,20
  CF 4827 canon de fer 36£
5,00
/
1825
CF 4828 canon de fer de 12£. ex 4819
/
3,90
CF 4829 canon de 18£ ex 4820
3,90
1750
AM 4801 mortier de 12 pouces
10,00
AP 4801 pierrier de 1 £
2,40
/
AP 4802 pierrier de 1 £
2,40
/
1804
AC 4801 caronade de 24£
/
2,60
1818
AC 4802 caronade de 12£
2,40
/
1820
AC 4803 caronade de 30£
2,80
2,40
  ESPINGOLE
2,40
1,50
ATTENTION : certaines références changent, elles sont en italiques. .

1/36°
Référence
Désignation
Résine
Métal
1700
CF 3601 canon de fer de 4£
/
2,80
1766
CF 3611 8£ - ex 3604
5,00
/
1766
CF 3613 18£ - 3605
6,00
1766
CF 3615 36£ - 3606
8,00
/
1786
CF 3631 24£ - ex 3603
7,50
AP 3601 pierrier de 1£
/
2,00
AP 3602 pierrier de 1£
2,40
/
ATTENTION : certaines références changent, elles sont en italiques. .

CANONS DE BRONZE

1/48°
Référence
Désignation
Résine
Métal
1/48°
CB-4801
canon de bronze de 6£
4,50
/
CB-4802
canon de bronze de 8£
4,50
/
CB-4803
canon de bronze de 12£
/
/
CB-4805
canon de bronze de 24£
/
3,50
CB-4806
canon de bronze de 36£
6,00
CB 48-1680-6
4,50
CB 48-1680-8

4,50
CB 48-1680-36
5,50

CB 48-1689-18 Long
à venir
CB 48-1689-36
à venir
CB 48-1689-36 Long
à venir

1766
PB 48-1766-1 pierrier
2,40
1,50
PB 48-1766-1/2 pierrier
2,40
1,50
OB 4801 obusier
2,80
2,60
ATTENTION : certaines références changent, elles sont en italiques. .

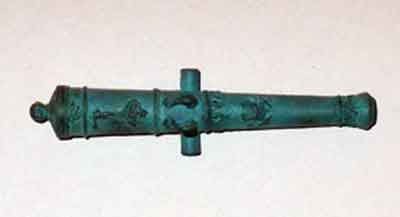

Enfin des canons en bronze correctement sculptés :



Indispensables pour équiper la galère construite d'après la monographie
de Gérard Delacroix
FRAIS DE PORT EN SUS , SELON LE POIDS DE LA COMMANDE.
PAIEMENT PAR CHEQUE OU MANDAT
